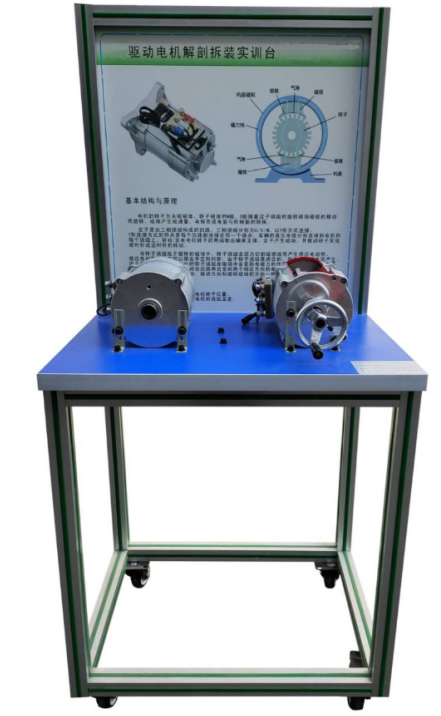

純電動車驅動電機解剖拆裝實訓臺
一.產品簡介
選用主流新能源交流異步電機，母線電壓72V，花鍵齒18齒連接，為河北御捷，陸地方舟等電動車配套；通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機內部結構，可對照解剖物，了解驅動電機結構與原理。
二.功能特點
1.驅動電機放在平臺上，驅動電機主軸安裝手動搖把，旋轉時觀察電機轉子運動。
2.驅動電機內部編碼器，溫度傳感器均涂以不同顏色，清晰顯示安裝位置和連線方法。
3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
3.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。
4.設備另配1臺驅動電機，供學員練習拆裝。
5.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
6.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.驅動電機：電動車交流異步驅動電機/72V2KW
四.實訓（實驗）項目
驅動電機結構與原理認知實訓。
驅動電機拆裝與檢測實訓。
五.基本配置
驅動電機（1只解剖，1只完好總成），手動搖把，可移動臺架(帶原理面板)。
|
