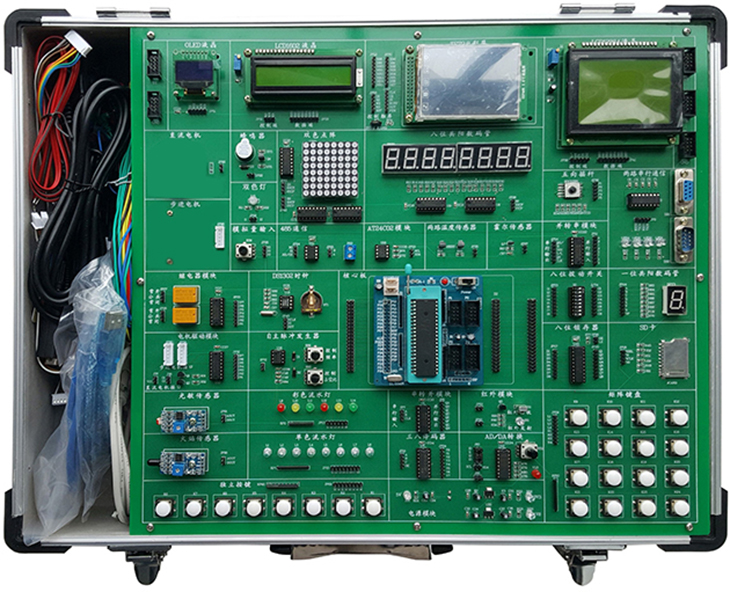

SB-M21多功能單片機實訓箱

一、單片機實訓箱適用專業

單片機實訓箱適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。是《MCS-51 單片機原理與接口》《C8051 嵌入式單片機控制技術》《自動化控制》《CPLD/FPGA 技術》等課程教學的最佳配套實驗設備。

二、系統簡述

單片機實訓箱是將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用于學習51/52系列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。

具有二種工作方式：一是聯 PC 機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有實驗監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，可輕松使用EPROM中的實驗程序完成實驗。

三、單片機實驗箱系統硬件組成

1、計算機 (自備）

2、單片機綜合實驗系統

3、基于KEIL C51 單片機仿真器，USB通信方式。

四、單片機實驗箱詳細技術指標

1、基礎接口電路

1）多路定時計數器8253A接口電路。

2） 8路8位并行AD轉換器ADC0809應用電路。

3） 1路8位并行轉換器DAC0832接口電路

4）可編程并行輸入/輸出接口8255。

5）可編程并行輸入/輸出接口8155。

6）可編程鍵盤顯示接口8279。

8）單片機系統簡單I/O口擴展電路74LS273/74LS244。

9）看門狗電路MAX813。

2、人機接口電路

1）8位LED發光管輸出顯示

2）8位開關量輸出模塊。

3）8個獨立的LED數碼管。

4）4×4矩陣鍵盤電路。

5）8個查詢式鍵盤。

6）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。

7）12864 LCD圖形、中文、字符顯示模塊。

8）兩路帶消抖±單脈沖產生電路。

9）1HZ-1MHZ分8路輸出固定脈沖發生。

10）555時基應用電路。

3、外設執行部件

1）5V繼電器控制、音樂發生器電路。

2）步進電機20BY及直流電機驅動與控制。

3）揚聲器驅動電路。

4）蜂鳴器驅動電路。

5）光電測速模塊電路。

4、通信接口電路

1）USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。

2）IRM5000紅外無線通信模塊。

3）RS232/RS485接口應用和電平轉換電路。

4）I2C串行實時日歷/時鐘PCF8563。

5）I2C串行鍵盤顯示控制器Zlg7290。

5、存儲器電路

1）32K靜態SRAM ,64KEPROM。

2）串行存儲器93C64讀寫電路。

3）I2C串行存儲器24C02應用電路。

4）IC卡讀寫模塊電路。

6、數據轉換

1）單路8位數字模擬轉換接口DAC0832。

2）8路8位模擬/數字轉換接口ADC0809。

3）串行8位A/D 轉換電路TLC549及其相關電路

4）串行10位D/A 轉換電路TLC5615及其相關電路

5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。

6）數字溫度傳感器DS18B20，用于環境溫度檢測。

7）串并轉換74LS164和并串轉換74LS165應用電路。

8）模擬量產生模塊（可調電壓模塊）。

9）通過L_DV總線擴展16C550串行通信模塊（完全替代器件8250 ）；擴展壓力傳感器

實驗?zāi)K和溫度傳感器實驗?zāi)K；紅外遙控接收實驗?zāi)K（配紅外遙控器）和LM386 音頻模塊。

7、單片機仿真器

配備USB接口的KEIL C51單片機仿真器，完全仿真P0-P3口，不占有片內任何資源。調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容，支持夭折功能可仿真各種 51 指令兼容單片機，如ATMEL、WINBOND、INTEL、SST、ST 等。USB 接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三 CPU 設計，采用仿真芯片＋監控芯片＋USB 芯片結構，在仿真狀態下仿真芯片被完全凍結，可以 100%重現 CPU 所有特性，即總線 I/O 口。

KEIL C51仿真器內部帶有32KB的FLASH，用于用戶程序下載；能夠?qū)崿F(xiàn)STC單片機的0-64KBFLASH的ISP下載編程功能。

8、總線擴展接口和擴展模塊

主板上留有L_DV總線擴展接口，可以擴展各種新型接口電路。支持EDA設計應用實驗、CAN總線應用電路、以太網絡通信應用電路、USB通信電路、2.4G無線通信電路、光柱顯示電路、8×8雙色點陣、GPS通信、非接觸式IC卡讀寫電路和綜合傳感器模塊等。

9、工作電源：

+5V/2.5A；+12V/1 A；-12V/1A。+5V主電源帶過壓、欠壓、過流和電路保護功能并可自動回復。

五、單片機實驗箱系統軟件

1、WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。

2、Small RTOS(51) 1.12.1v R 嵌入式操作系統。

3、在線下載軟件：STC_ISP_V479。

4、MGCS工業組態軟件

5、近40個單片機應用設計例程

6、MGCS工業組態軟件與單片機接口例程

六、單片機實驗箱外形尺寸:480×360×148mm

七、單片機實驗箱實驗項目（有配套實驗指導書）

（一）硬件實驗：

1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出

2、單片機I/O口應用實驗_工業順序控制

3、并行I/O接口8255應用

4、簡單I/O口擴展

5、A/D 轉換實驗

6、D/A轉換實驗

7、鍵盤顯示控制器8279應用實驗

8、步進電機控制實驗

9、小直流電機調速實驗

10、電子音響實驗

11、繼電器控制實驗

12、數據存貯器擴展實驗

13、8031單片機串行口應用實驗_雙機通信

14、8031串行口應用實驗_與PC機通信

15、串行A/D轉換器TLC549應用

16、串行D/A轉換器TLC5615應用

17、單片機雙機通信實驗_用RS485總線

18、USB接口應用實驗

19、16X16 LED點陣顯示實驗

20、128 X 64 LCD液晶顯示接口實驗

21、數字溫度傳感器18B20實驗

22、看門狗電路MAX708

23、I2C總線應用實驗

（1）串行E2PROM的讀寫實驗

（2）I2C智能卡讀寫實驗

（3）串行鍵盤顯示接口ZLG7290應用實驗

（4）PCF8563串行實時時鐘應用實驗

25、定時計數器8253A應用實驗

26、ISD1730語音錄放實驗

27、紅外接口通信實驗

28、Small RTOS(51) 1.12.1v 使用

29、直流電機、步進電機閉環控制實驗

30、紅外遙控實驗

31、16C550可編程異步通訊接口實驗(替代老器件8250s實驗）；

32、8251 可編程通訊接口實驗（與 PC 機）；

33、溫度測量實驗；

34、壓力測量實驗；

35、PWM 脈沖寬度調制實驗；

36、射極跟隨器實驗；

37、工業組態軟件編程實驗

38、MCGS工業組態軟件在單片機控制中的應用實驗

1）步進電機控制實驗_總線控制

2）直流電機控制實驗_總線控制

3）工業順序控制實驗_位控制

4）數據采集實驗_總線控制

5）數據采集實驗_總線控制

6）數字電壓表實驗

7）液體混合控制實驗

8）交通燈控制實驗......無限擴展

39、工業組態軟件和微控制器的接口編程實驗

(二)軟件實驗：

1、清零程序；

2、拆字程序；

3、拼字程序；

4、數據區傳送子程序；

5、數據排序?qū)嶒灒?/span>

6、查找相同數據個數；

7、無符號雙字節快速乘法子程序；

8、多分支程序；

9、脈沖計數實驗；

10、電腦時鐘實驗。

擴展選配實驗

1、CAN總線應用實驗

2、以太網通信接口應用實驗

3、非接觸式IC卡讀寫實驗

4、GPS通信實驗

5、光柱顯示實驗

6、雙色點陣顯示實驗

7、GPS 通信應用實驗

八、多功能單片機實驗箱配置表

序號	名稱	說明	數量
1	單片機實驗平臺	含詳細技術指標里全部硬件	1臺
2	2號實驗用導線		25根
3	9芯-9芯串口通信線		1根
4	扁口USB通信線		1根
5	8芯-8芯排線	40CM 2根和30CM 4根	6根
6	4芯-4芯排線	30CM	3根
7	2芯-2芯排線	100CM	2根
8	實驗指導書		1套
9	軟件光盤		2張
☆擴展選配模塊
☆1	19號 CAN總線通信模塊		1
☆2	20號以太網通信模塊		1
☆3	23號壓力測量模塊		1
☆4	24號 2.4G無線通信模塊		1
☆5	26號光柱顯示應用模塊	41線顯示	1
☆6	31號8×8雙色點陣顯示		1
☆7	33號繼電器控制模塊	4路繼電器輸出	1
☆8	34號光藕隔離輸出模塊	8路隔離輸出	1
☆9	35號 GPS 通信應用模塊		1
☆10	43號非接觸式 IC卡		1
☆11	集成傳感器模塊		1
