電氣控制及PLC變頻器電機實訓裝置 > 行業新聞 >維修電工實訓考核設備

2021年6月7日

電氣控制及PLC變頻器電機實訓裝置,電氣控制及PLC變頻器電機實訓設備

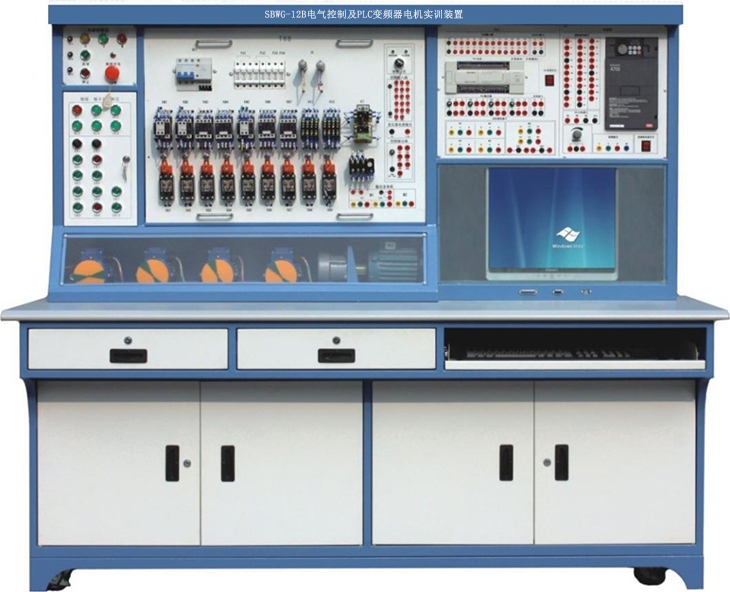

SBWG-12B電氣控制及PLC變頻器電機實訓裝置

一、產品概述

電氣控制及PLC變頻器電機實訓設備根據國家最新《職業標準》及勞動部頒發的"電工技術等級證" 和"電工實操證"等對維修電工中級、高級的培訓、考核、鑒定內容要求研發而成。設備中配置了PLC控制系統、變頻調速控制系統、電力拖動控制系統控制與檢修系統、電氣控制創新系統等實訓單元，設備采用模塊化設計組合式應用的新思路，設計新穎，具有前瞻性、可擴展性，可升級性等。適應于各類職業學校、技工學校，中等專業學校、勞動培訓及技能鑒定等單位對電力拖動控制技術、PLC電氣控制技術、電路控制與檢修技術等現代電工新技術、新工藝的教學培訓，實操考核，技能鑒定使用。

二、技術參數

1.工作電源：三相五線 AC380±10％ 50Hz

2.額定功率：0.8KW

3.環境溫度：－10℃～40℃

4.相對濕度：≤85%

5.外形尺寸：2100×800×1650mm

6.三相電機：380V 90W

7.PLC：三菱FX3U系列（含模擬量模塊）

8.變頻器：FR-E740

9.電動機綜合保護器：CDN3E

10.電動機測試平臺：包含機械加載裝置，溫度、震動檢測傳感器

11.設備重量：165kg

三、產品結構

桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。

實訓屏部分：實訓屏與電腦桌采用整體式結構，計算機顯示器采用嵌入式設計，整機美觀大方。實訓屏分上下兩部分，上部分為掛箱（模塊）空位，以及PLC，智能考核答題器，漏電開關等；下部分是通用電機控制區，所有電機均能通過透明有機玻璃窗觀測到，并且控制端都以插線端子的形式引出，方便學員實訓。

實訓模塊：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 "隱形螺釘"固定技術，文字符采用現代彩色技術處理，使面板標識清晰且經久耐用。模塊安放區，使操作更加方便，固定更加牢固。

實驗導線：所有接插件連接線均采用安全型迭接插頭，為學生實驗提供了極高的安全性。

四、可進行的實驗項目

1.實操實訓

1)異步電動機點動控制電路

2)異步電動機自鎖控制電路

3)具有過載保護自鎖控制電路

4)異步電動機單向點動起動控制電路

5)異步電動機兩地控制電路

6)異步電動機聯鎖正反轉控制電路

7)正反轉點動、起動控制電路

8)雙重聯鎖正反轉控制電路

9)自動往返控制電路

10)位置開關作自動停止正反轉起動控制電路

11)帶有點動的自動往返控制電路

12)異步電動機星、三角控制電路

13)接觸器控制星三角形控制電路

14)串電阻降壓起動控制電路

15)異步電動機反接制動控制電路

16)異步電動機能耗控制電路

17)雙速電動機的切換運行控制

18)開環系統控制實訓

19)并用操作運轉控制實訓

20)通訊操作運轉控制實訓

21)PU面板設置及操作控制實訓

22)外部操作控制實訓

23)組合操作控制實訓

24)變頻器加速控制實訓

25)變頻器減速控制實訓

26)變頻器頻率調變控制實訓

27)變頻器的保護和報警處理控制實訓

28)變頻器的參數拷貝控制實訓

29)多段速度運轉控制實訓

30)瞬時停電起動控制實訓

2、電路排故實訓

3、實現對在線運行的電機的溫升、振動數據的采集分析（對比加載前后的數據變化）

成套產 品配置標 準
序號	物料名稱	規格型號	單位	數量	備注
1	實訓考核電源屏		套	1
2	鋼制實訓桌		張	1
3	電拖技能實訓模塊		件	1
4	電工PLC電氣控制模塊		件	1
5	產品配線包		套	1	二級配置清單（1）
6	產品配件包		套	1	二級配置清單（2）
7	三相異步電動機測試平臺		套	1	帶機械加載

二級配置清單（1）
序號	物料名稱	規 格型號	單位	數量	備注
1	迭對插頭連線	K2ABD51 60cm 黑色	條	10
2	迭對插頭連線	K2ABD51 60cm 紅色	條	10
3	迭對插頭連線	K2ABD51 60cm 黃色	條	10
4	迭對插頭連線	KT4ABD53 1m 紅色	條	60
5	迭對插頭連線	KT4ABD53 1m 黃色	條	7
6	迭對插頭連線	KT4ABD53 1m 藍色	條	1
7	迭對插頭連線	KT4ABD53 1m 綠色	條	7
8	迭對插頭連線	KT4ABD53 1m 黑色	條	15
9	實訓導線	一頭KT4ABD53/一頭焊線針長1000MM 紅色	條	5
10	實訓導線	一頭KT4ABD53/一頭焊線針長1000MM 黃色	條	5
11	實訓導線	一頭KT4ABD53/一頭焊線針長1000MM 綠色	條	5
12	實訓導線	一頭KT4ABD53/一頭焊線針長1000MM 黑色	條	5
13	PLC編程線	SC-11 3M	條	1

二級配置清單（2）
序號	物料名稱		規 格型號	單位	數量	備注
1	工具箱	成套工具/12件套(鋼絲鉗、638螺絲批2只、沾塑活扳手、數顯電筆、0.25KG羊角錘、鋼卷尺、美工刀、PVC膠布/6100螺絲批2只/吹塑盒)		個	1
2	環保柄一字螺絲批		3*75MM（貨號：31101）	把	1
3	環保柄十字螺絲批		3*75MM（貨號：31151）	把	1
4	PLC編程手冊		FX3U基本·應用指令說明書	本	1
5	變頻器說明書		FR-E740	本	1
6	實訓考核指導說明書			本	1
7	發貨光盤			張	1
8	學生凳組件			套	2
