SB-JCWKX機床網孔配線實訓裝置
一、 概述
機床網孔配線實訓臺”適用于大、中專職業類院校、技工學校的《電工技能訓練》、《電力拖動控制線路與技能訓練》、《高級維修電工技能鑒定》和《機床控制電路技能訓練》等實訓教學。
機床網孔配線實訓臺”是為適應職業教育和實際操作培訓的要求,操作安全、規范，使用靈活，牢固、耐用，美觀大方，富有現代感。特殊模具的工業型材，結構科學、外形美觀。
該裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工技能考核鑒定的設備。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，是本設備的特點。

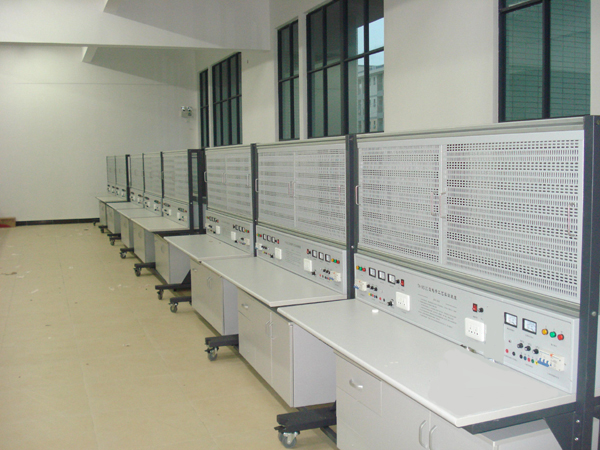

機床網孔配線實訓臺
二、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜、凳子等組成。
1、實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；
2、實訓屏、底盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；
3、固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
4、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，實訓桌桌面材料具有良好的防火、防水、耐磨、絕緣等性能，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動和固定；
5、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料。
6、每個工位配置絕緣板。
7、凳子 每個實驗臺配兩個塑料圓凳。
三、設備技術指標
1、 外型：整體尺寸約1632mm×750mm×1638mm；
2、 實訓臺架的材料：鋼板、鋁合金結構；
3、 電源： 1)輸入：三相AC 380V ±10% 50HZ 三相五線；2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4、 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5、 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6、 兩組電源相互獨立，互不干擾。

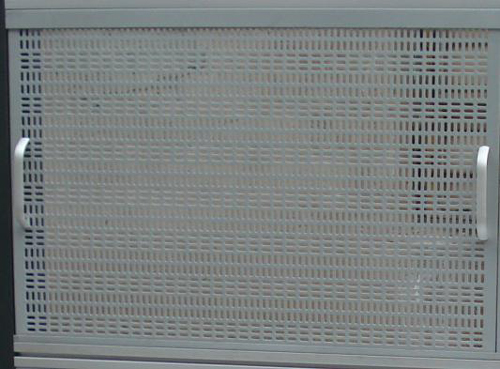

7、 不銹鋼網孔板: 數量2塊,規格：700×600mm 。 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級。
機床網孔配線實訓臺
8、 實驗說明書: 數量1套,指導學生實訓.

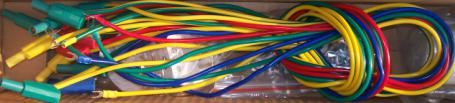

9、 實訓用線1套. （需滿足實驗內容，而標準配套）
機床網孔配線實訓臺
四、本設備可完成的典型實訓項目
1.基本技能訓練
（1）常用工具的使用與識別
（2）電工識圖訓練
（3）電工布線工藝
（4）常用導線的鏈接和絕緣層的恢復
（5）萬用表的使用與讀數
（6）配電板安裝
（7）室內配線
2.照明電路
（8）日光燈電路安裝
（9）白熾燈電路安裝
（10）兩地控制一盞燈電路安裝
（11）室內照明電路安裝
（12）觸摸開關電路連線
（13）聲光控制演示開關電路接線
（14）人體感應延時開關電路接線
3.儀表電路
（15）單相電度表直接接線電路安裝
（16）單相電度表經電流互感器接線的電路安裝
（17）交流電壓的測量
（18）直流電壓的測量
（19）電流表的安裝
（20）電壓表的安裝
（21）電阻的測量
（22）三相四線有功功率電度表直接接線的電路安裝
（23）三相四線有功功率電度表經電流互感器接線的電路安裝
（24）電流互感器電路
（25）兆歐表的使用
（26）鉗型電流表的使用
4、電氣控制電路
（27）常用開關繼電器的拆裝
（28）交流接觸器的拆裝
（29）交流接觸器的拆裝
（30）單相電容運轉電動機接線
（31）三相異步電動機直接啟動
（32）三相異步電動機點動控制
（33）三相異步電動機自鎖控制
（34）三相異步電動機兩地控制
（35）三相異步電動機接觸器聯鎖正反轉控制
（36）三相異步電動機雙重聯鎖正反轉控制
（37）三相異步電動機延時自動正反轉控制
（38）雙電機手動順序啟動控制
（39）雙電機自動順序啟動控制
（40）延時啟�？刂�
（41）三相異步電動機手動Y/△啟動控制
（42）三相異步電動機自動Y/△啟動控制
（43）三相異步電動機能耗制動
（44）三相異步電動機可逆雙向能耗制動
（45）三相異步電動機反接制動
（46）三相異步電動機自往返控制
（47）三相異步電動機帶點動正反轉控制
（48）三相異步電動機帶點動自往返控制
（49）三相異步電動機串電阻降壓啟動手動控制
（50）三相異步電動機串電阻降壓啟動自動控制
（51）三相異步電動機串電阻降壓啟動反接制動控制
5、機床電氣控制電路
（52）電動葫蘆電氣控制
（53）CA6140型車床控制電路
（54）Z3040型搖臂鉆床電氣控制電路
（55）X62W型萬能銑床電氣控制電路
6、其它電機控制電路
（56）雙速電機手動切換控制
（57）雙速電機自動切換控制
（58）并勵直流電動機電樞回路串電阻啟動與調速
（59）直流電動機能耗制動的控制線路
（60）直流電動機反接制動的控制線路
五、每臺設備的配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實訓臺及實驗屏 |
臺 |
1 |
外形尺寸約為：1632mm×750mm×1638mm； |
|
2 |
電氣元件 |
套 |
2 |
見電氣元件清單 |
|
3 |
實訓電機 |
臺 |
1 |
三相異步電動機（380V，單速帶離心開關） |
|
臺 |
1 |
三相雙速異步電動機 | ||
|
4 |
實訓用線 |
套 |
1 |
|
|
5 |
網孔板 |
塊 |
2 |
尺寸約為：700×600mm用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
|
6 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
7 |
學生凳 |
個 |
2 |
圓凳 |
六、本實訓室配置設備清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1. |
數字萬用表 |
臺 |
10 |
|
|
2. |
焊槍 |
把 |
10 |
|
|
3. |
熱風機 |
把 |
2 |
|
|
4. |
吸錫器 |
把 |
10 |
|
|
5. |
剝線鉗 |
把 |
10 |
|
|
6. |
偏口鉗 |
把 |
10 |
每臺設備配置電氣元件兩套清單
|
序號 |
名稱 |
型號與規格 |
單位 |
數量 |
備注 |
|
1 |
三相漏電開關 |
DZ47LE-32-16A |
只 |
2 |
|
|
2 |
三相熔斷器 |
RT18-32 |
只 |
10 |
|
|
3 |
交流接觸器 |
CJX2-2510220V380V |
只 |
8 |
|
|
4 |
輔助觸頭 |
F4-22 |
只 |
8 |
2常開2常閉 |
|
5 |
按鈕 |
LA4-3h |
只 |
4 |
|
|
6 |
時間繼電器 |
JSP14P |
只 |
4 |
|
|
7 |
熱繼電器 |
JR32-20 |
只 |
4 |
|
|
8 |
行程開關 |
LX19-131 |
只 |
8 |
|
|
9 |
大功率電阻 |
Zx2-2/0.7 |
只 |
6 |
5A、7歐 |
|
10 |
整流二極管 |
2CZ30 |
只 |
8 |
30A600V |
|
11 |
綜合支架 |
內置按鈕4只、指示燈4只、急停1只、轉換開關1只，LS2-22只、3只大功率電阻 |
只 |
2 |
|
|
12 |
接線端子 |
TB1520 |
個 |
2 |
|
|
13 |
線槽 |
若干 |
滿足設備安裝和實習項目要求 | ||
|
14 |
導軌 | ||||
|
15 |
塑料安裝卡子 | ||||
|
16 |
不銹鋼自攻螺絲 |
