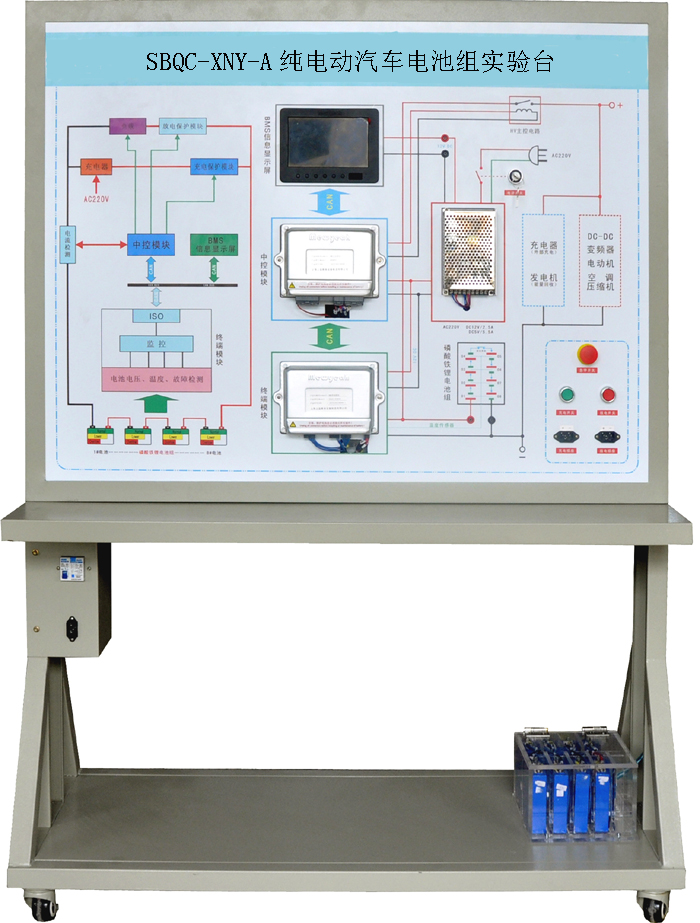

SBQC-XNY-A純電動汽車電池組實驗臺
一、功能特點
1. 該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。
2. 實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。
3. 實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。
4. 實驗臺內部裝有離心式鼓風機與PTC輔助加熱器，用于模擬汽車運行時電池組的放
電負載。
5. 實驗臺整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂
工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
6. 實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，
無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
3. 工作溫度：-40℃～+50℃ 4. 外形尺寸：980×660×1400mm(長×寬×高)
三、基本配置
檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鋰電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、PTC輔助加熱器、移動臺架等。
四、實驗內容
1、BMS系統操作實訓
2、BMS系統結構及運行原理學習
3、汽車動力電池系統組串原理
4、系統運行時單節動力電池數據采集與讀取
5、動力電池組開路故障模擬
6、電池組單體電池高溫報警故障模擬
7、電池組單體電池超壓報警故障模擬
8、電池組單體電池開路報警故障模擬
9、電池組充電與放電過程實訓
|
