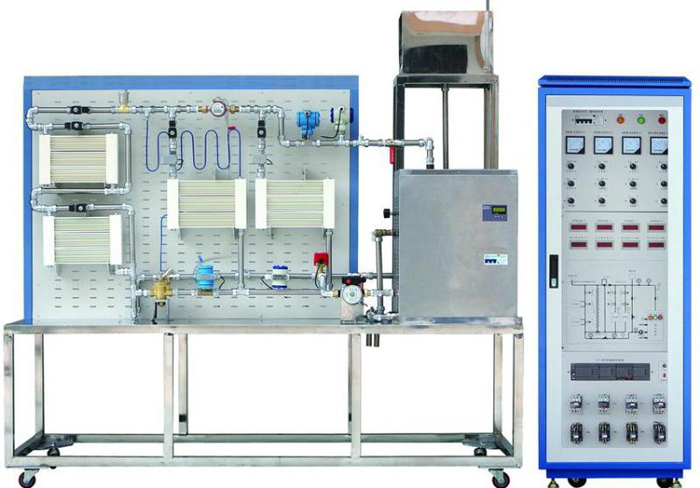

SBRS-1型熱水供暖循環系統綜合實訓裝置
熱水供暖循環系統綜合實訓裝置以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式，適用于高職院校、職業學�？照{(diào)工程專業、供熱通風和建筑專業等相關課程的熱水供暖循環系統，熱水供暖循環系統,供暖循環綜合實訓裝置,供暖循環教學設備。
二、熱水供暖循環系統實訓裝置技術性能
1.輸入電源：三相四線～380V±10%
50Hz
2.工作環境：溫度
-10℃～+40℃；相對濕度＜85%(25℃)
海拔＜4000m
3.裝置容量：＜10kVA
4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、系統配置
1.實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2.熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)電熱水鍋爐
額定功率：3kW
供熱面積：108m2
供熱量：7740kcal/h
(2)膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3)小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m3/h
（4）PLC主機CPU
224(1個)
數字量擴展模塊（1只）
模擬量擴展模塊EM231（2只）
3.控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
四、熱水供暖循環系統實訓裝置實訓項目
1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2.熱水供暖系統的安裝與調試
3.熱水供暖用戶熱計量
4.熱力工況調節
5.PLC可編程控制器編程及調試
6.組態軟件的應用
五、熱水供暖循環系統實訓設備配置清單
|
序號 |
名 稱 |
主要部件、器件及規格 |
|
1 |
電氣控制柜 |
長×寬×高為600×600×1773m
|
|
2 |
實訓對象 |
長×寬×高為2200×700×2090mm
|
|
3 |
循環水系統 |
小型離心式熱水泵（額定功率：95W、額定揚程：6m、額定流量：1.08m3/h）、4套散熱器（進出口管徑：DN20）、1套自力式壓差控制閥（安裝方式：螺紋連接、公稱壓力：1.6MPa、介質溫度：0～150℃、導壓管長度：1.6m、導壓管連接端尺寸：3/4管螺紋）、5個電磁閥（工作電壓：AC220V）、2個電動球閥（工作電壓：DC3.3V，進出口管徑：DN15）、2個手動球閥、Y型三通過濾器（材質：黃銅）、不銹鋼鋁塑復合管及自動排氣閥
|
|
4 |
電加熱鍋爐 |
電加熱水器（外殼：不銹鋼、工作電壓：AC380V、功率：2.0KW、進出水口徑：DN20、水溫設置：40～95℃、）
|
|
5 |
監控儀表 |
指針式交流電壓表：量程0～450V；
指針式交流電流表：量程0～10A；
指針式交流電流表：量程0～0.5A。
壓力變送器：量程0～100Pa、工作電壓：DC24V、輸出信號：4～20mA、接線方式：二線制渦輪流量變送器：量程0.4～1.2m3/h、工作電壓：DC24V、輸出信號：4～20mA、接線方式：二線制
電子式熱量表： 測量溫度范圍：2～95℃、公稱壓力：1.6MPa |
|
6 |
光盤 |
力控組態軟件、PLC編程軟件、配套應用程序、實驗指導書、使用說明書等
|
|
7 |
型材電腦桌 |
|
|
9 |
PC/PPI通訊電纜
|
|
|
9 |
扳手 |
0-250mm |
|
10 |
螺絲刀 |
十字 |
|
11 |
內六角扳手 |
6mm |
|
12 |
產品使用說明書 |
|
|
13 |
產品實驗指書 |
|
|
